安協漫反射安全光幕安全光柵單邊光柵自學習參數設定及說明指南

一． 簡介

雙模式漫反射光幕可支持兩種靈敏度調節模式，即靈敏度自適應模式和靈敏度手工設置模式，使用者可按現場環境自行選擇。其中，自適應模式使用起來較為簡便，操作光幕在進行一次自動環境學習后，會按現場環境的實際反射情況自動計算并調節出一個相對合理的探測靈敏度，免去手工設置的麻煩，適合一般情況使用。但是，當被探測物體比較細小或者需要準確設定探測距離的情況下，使用手工設置模式則更為合適。

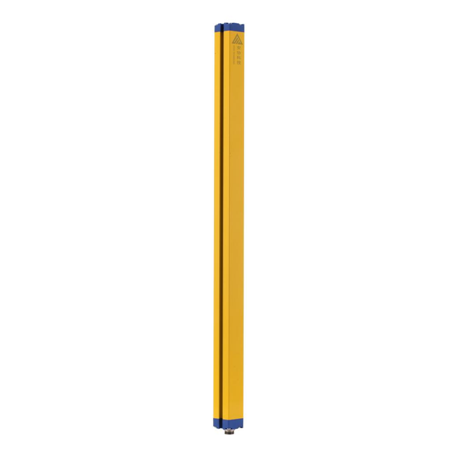

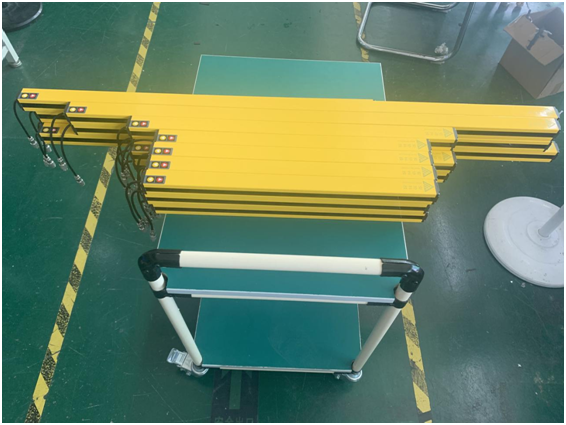

    漫反射光幕成品按鍵展示

二． 靈敏度自適應模式

2.1 進入自適應模式

將光幕安裝到位后，同時長按光幕上的紅/黃兩個設置鍵，光幕將進入自適應模式并在發出3聲蜂鳴后開始進行環境自適應學習，在自適應學習過程開始前，務必先清除探測區域內的雜物（即讓探測區域狀態與正常使用時的狀態相同），操作者也應在蜂鳴結束前離開探測區域，否則將影響學習效果。學習開始后，光幕的屏幕上將出現2次數值倒數，倒數完成后自適應學習過程結束。此后，光幕自動進入正常工作狀態。

2.2 自適應模式時屏顯信息說明

漫反射光幕對環境光照度有一定敏感度，本光幕在自適應模式下有2種探測方式，即低環境亮度方式和高環境亮度方式，光幕在工作時會實時檢測環境亮度，并自動選擇不同的探測方式。一般而言環境亮度較低時探測靈敏度會比較高。

在正常工作狀態下，如果光幕沒有探測到物體屏幕會顯示 “--L" 或者 "--H",前者表示當前的環境亮度較低，正在使用低環境亮度方式工作，后者則表示環境亮度較高，正在使用高環境亮度方式工作。需要注意的是，如果光幕在自適應學習過程中環境亮度一直偏高，光幕在正常工作時就將始終按高環境亮度方式工作。當光幕確認探測到物體時， 屏幕上將顯出"Uxx"的字樣，同時亮起紅色指示燈并驅動繼電器改變輸出狀態。

如果在正常工作過程中，探測區域內沒有物品的情況下，光幕仍然檢測到物品，或者光幕屏幕上顯示出上述以外的其它數字，則表明探測區域內的環境已經發生過變化，此時應該再次進行環境自適應學習，以確保探測功能的可靠。

漫反射光幕自學習模式或手動模式測試功能是否完善

三． 靈敏度手工設置模式

3.1 進入手工設置模式和靈敏度設置

光幕在手工設置模式下的靈敏度有32級，即0級 ~ 31級，級數越大，靈敏度越高。長按黃色按鍵可降低靈敏度級數，長按紅色按鍵則可提高靈敏度。在自適應模式下長按黃色或紅色按鍵都能讓光幕切換到手工設置模式。

3.2 手工設置模式時屏顯信息說明

在正常工作狀態下，如果光幕沒有探測到物體屏幕會顯示 "xxn"，其中xx表示當前的靈敏度級別。當光幕確認探測到物體時， 屏幕上將顯出"Uxx"的字樣，同時亮起紅色指示燈并驅動繼電器改變輸出狀態。

四． 使用注意

4.1 環境亮度過高

當環境亮度超出光幕可以接受的范圍時，屏幕會顯示"E01"并停止工作，在采取對應措施降低環境亮度后，光幕將自動恢復到正常工作狀態。

4.2 設定數據損壞

光幕在每次上電后都會自動檢驗內部設定數據的完整性，如果設置數據損壞（比如在執行自適應學習過程中斷電），屏幕會顯示"E08"，此時應該重新進行自適應學習或者重新手工設置靈敏度。
