  • HA系列安全光柵
介紹:

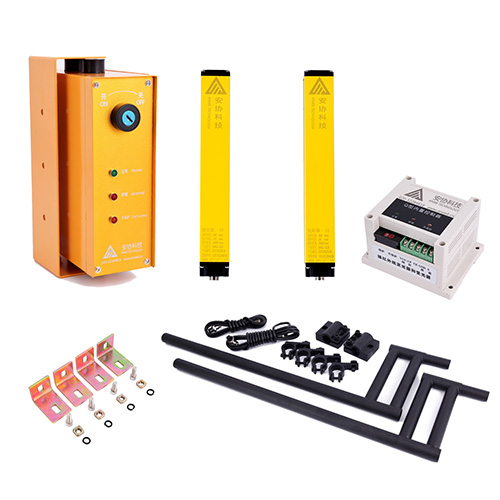

HA四級安全光柵Level 4 safety grating


HA
系列安全光柵攜帶雙回路外置控制系統,參照了歐洲標準設計,主要元器件選用國外原裝進口,其安全性能達到國際歐洲四級標準,并通過了國內GB4584-2007認證。其功能強大,自檢完善,使用簡易,抗震性強,安裝方式多樣可應用于各種高危設備,并能在惡劣環境中保護操作人員安全及設備。

產品特點:

1.采用SMD貼片設計,抗光、電磁干擾能力強,具有多種抗震性措施,抗震性好,穩定性高。

2.采用雙回路輸出信號,自檢完善,響應時間短。

3.一臺控制器可控制多套傳感器,形成多面保護。

4.鋁合金外殼,結構堅固,耐沖擊。

5.采用線同步技術,抗干擾能力強。

6.產品由大地保險承保,客戶用的放心。

7.可用于長距離區域保護,和用于多面區域保護。8.符合國家鑄造鍛壓機械質量監督檢測中心GB4587-2007技術標準規范。

產品技術參數:

響應時間

20msSR

電源電壓

AC220V/110V±15%   50/60Hz

抗光干擾

10000Lux(入射角≥5°)

保護距離

A.0~3500

繼電器機械壽命

≥1000萬次(可更換

B.0~10000

環境濕度

20℃,RH≤85%

C.0~15000

功耗<15W

15W

光軸間距

10

輸出觸點容量

AC250V5A

20

頻率范圍

10-55Hz

40

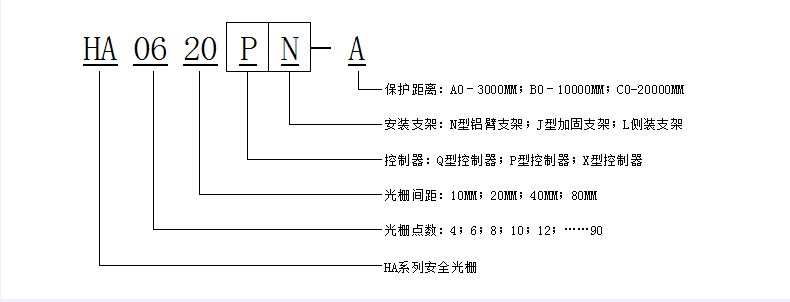

HA系列產品選型規格說明:

光束數量

光軸間距(10mm)

光束數量

光軸間距(20mm)

光束數量

光軸間距(40mm)

規格型號

保護高度

規格型號

保護高度

規格型號

保護高度

12

HA1210

110

6

HA0620

100

6

HA0640

200

16

HA1610

150

8

HA0820

140

8

HA0840

280

20

HA2010

190

10

HA1020

180

10

HA1040

360

24

HA2410

230

12

HA1220

220

12

HA1240

440

28

HA2810

270

14

HA1420

260

14

HA1440

520

32

HA3210

310

16

HA1620

300

16

HA1640

600

36

HA3610

350

18

HA1820

340

18

HA1840

680

40

HA4010

390

20

HA2020

380

20

HA2040

760

44

HA4410

430

22

HA2220

420

22

HA2240

840

48

HA4810

470

24

HA2420

460

24

HA2440

920

52

HA5210

510

26

HA2620

500

26

HA2640

1000











HA系列產品選型表(單位數為mm) HA series product selection table (unit mm)


支架選配表Bracket matching table







支架名稱及代碼

支架圖片及配件

詳細清單

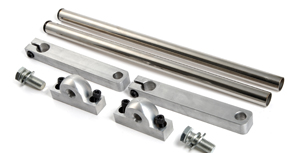

鐵旋臂支架

N

兩根鋼管(450mm的鋼管配&le;180mm保護高度的光電;550mm長的鋼管配<180mm&le;300mm保護高度的光電;660mm長的鋼管配>300mm保護高度的光電 旋臂兩個 底座2個 滑塊4個 M8墊圈2個+M8彈墊2個 M8*16螺絲2 M6*8螺絲2 M5墊圈4個+M5彈墊4個 M5螺母4個 M5*30螺絲4 M40*40螺絲2個 M40墊圈2個+M40彈墊2個 M8*25螺絲4個 M8彈墊4個

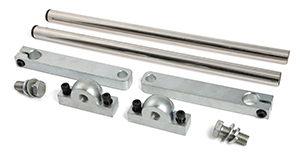

鋁旋臂支架

N

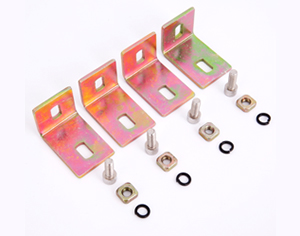

側裝支架

L



L型支架4個 滑塊4個 M6墊圈4個+M6彈墊4個 M6*16螺絲4 M6*8螺絲4

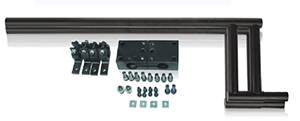

加固支架

J




加固兩根 底座兩個 O型卡4個 滑塊4個 M8墊圈2個+M8彈墊10個 M8*16螺絲6 M6*8螺絲4 M5墊圈4個+M5彈墊4個 M5螺母4個 M5*30螺絲4 M8*25螺絲6 M8*12螺絲4



HA

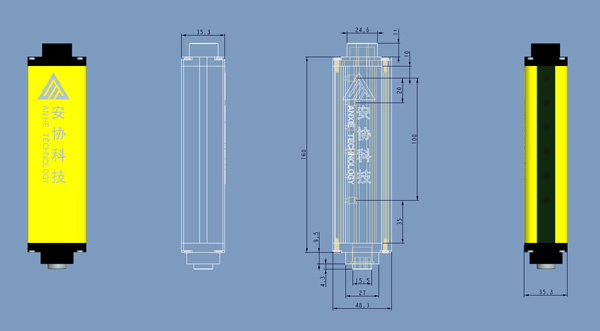

尺寸圖
